配网故障预警定位装置

分布时间：2023-04-25 发布人：亿鑫海

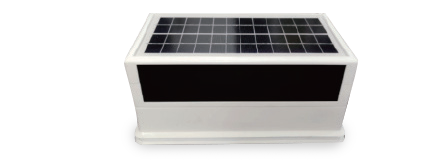

产品简介

因配電線路运行环境差、故障率高，常常遭受雷击、外破、绝缘损坏等发生停電故障，故障排查劳动强度大、 效率低，严重影响用户的用電體验感。我司针对10kV中压配网架空線路开发的一款创新型“電网可穿戴”装置，该装置采用一體化结构设计，高度集成数据采集、处理、发送、供電、通信等模块，内置可调性卡扣，适用于各种線径的导線装置直接卡装于导線上，并支持带電安装。

系统架构

配電線路故障诊断系统分為三层架构，现场终端数据采集、后台数据处理中心站和用户数据访问。

产品功能

1、异常放電监测

捕捉線路金具浮放電、绝缘子污秽和劣化、树木生長超高、覆冰等异常状况的微弱放電信号，进行定位和预警， 及时通知处理，避免故障的发生。

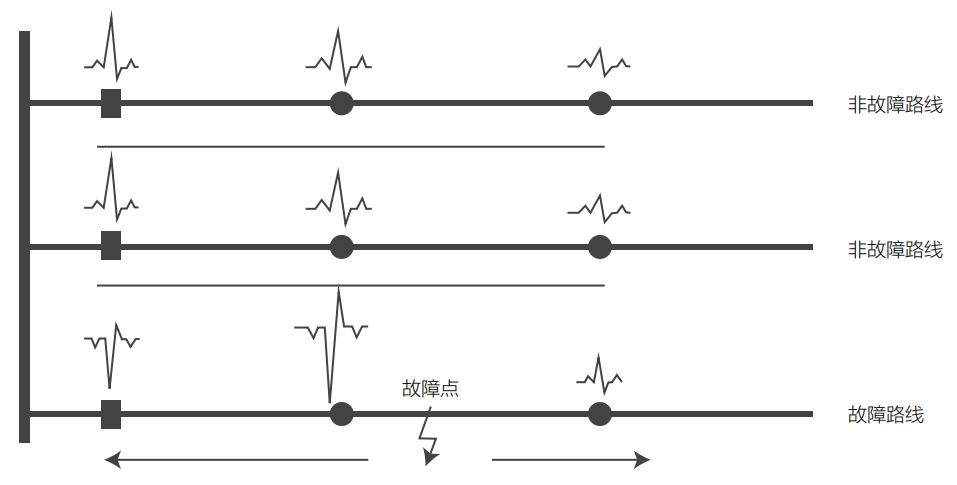

2、故障点區间定位

線路发生故障时，故障線路相電压跌落，产生零序電压，装置启动故障录波，合成零序電流，然后对零序電流 进行横向和纵向的相位幅值对比，实现故障精准定位。

，

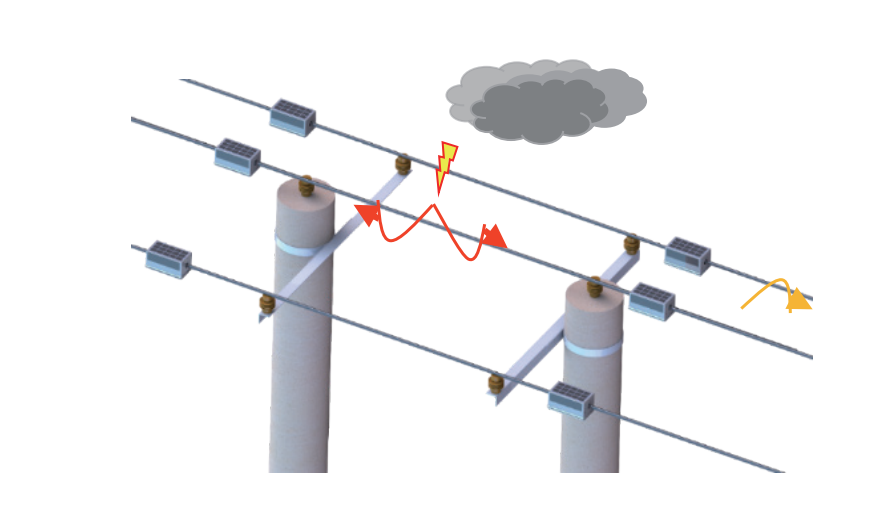

3、故障点精确定位

系统利用故障瞬间产生的行波電流，基于行波双端定位原理，实现故障点的精确定位，极大的提升了运维效率， 缩短停電时间。

4、故障原因判别

系统根据采集回来的線路電能波形不同，从而对故障类型进行精准分析判断。

产品特点

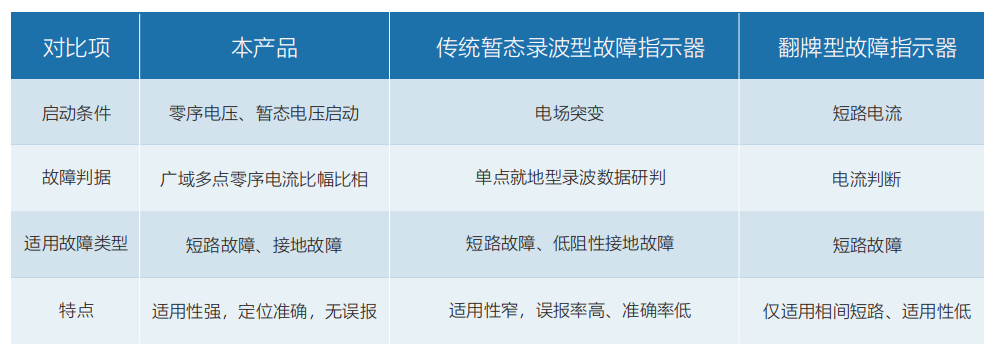

本产品可多点监测数据横向、纵向对比分析，对故障进行综合研判。适用于不接地、经消弧線圈接地、经小電阻 接地等配電网中性点接地方式，满足瞬时性故障、永久性故障的监测要求。在工程设计端，对比传统故障指示器的弊端和不足，进行了全新的改良和设计。

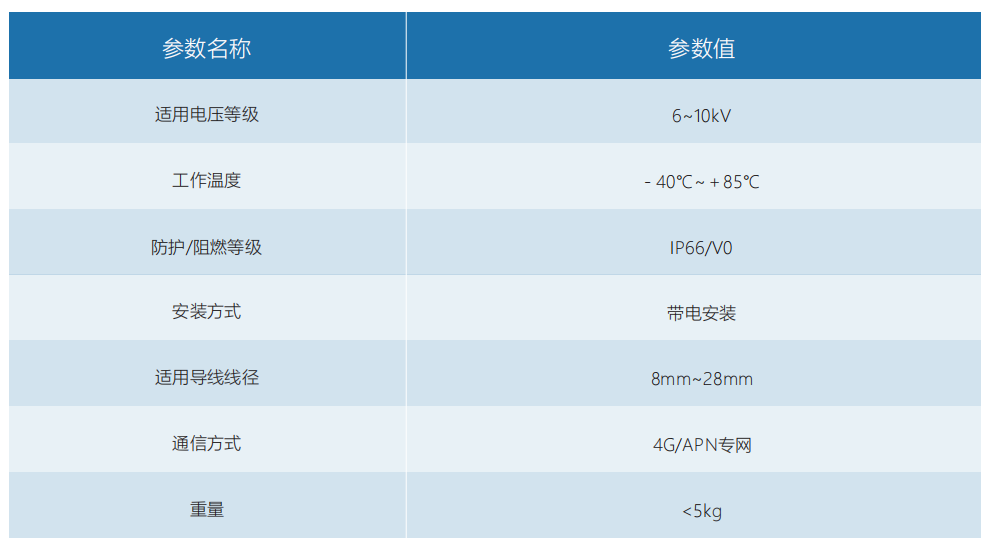

产品参数
